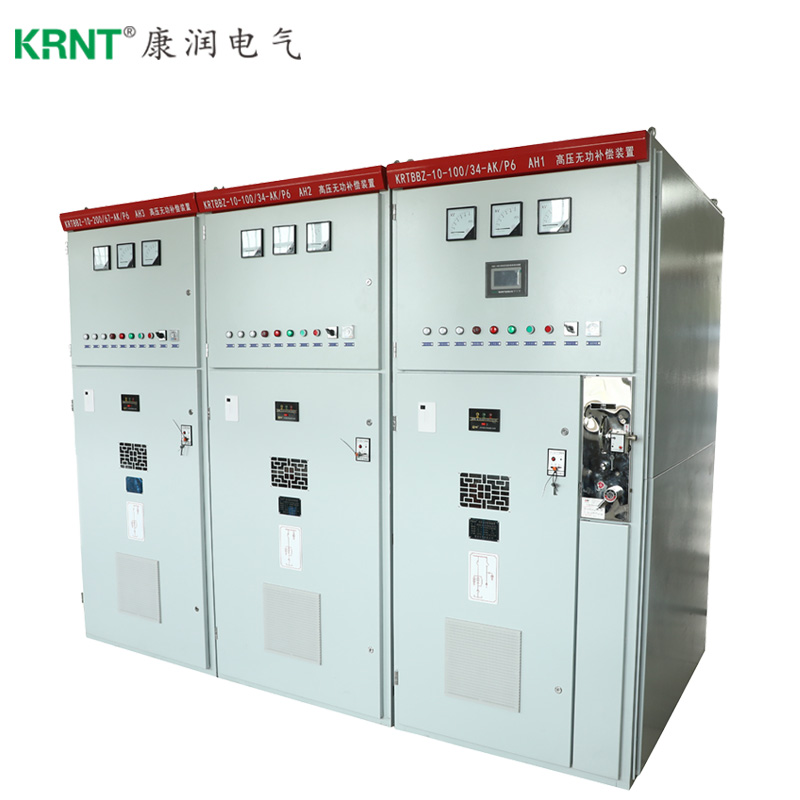

KRTBB型柜式無功補償電容柜用于額定電壓1kv~35kv工頻電力系統中，作為并聯電容器組，補償系統中的感性無功，用以提高電網功率因數，改善配電電壓質量，減少損耗，增加電力設備的供應能力，以獲得配電系統安全可靠經濟的運行，并串加電抗器具有抑制諧波的功能，確保裝置自身和相連電網的安全可靠運行。
本裝置采用全封閉柜體，防護等級高，每套封閉柜均有帶電和電流顯示元件，可以獨立安裝也可與KYN28/KYN61開關柜進行并柜。
本裝置為固定補償方式，也可根據用戶要求采用手動自動分組投切。
工作方式及特點

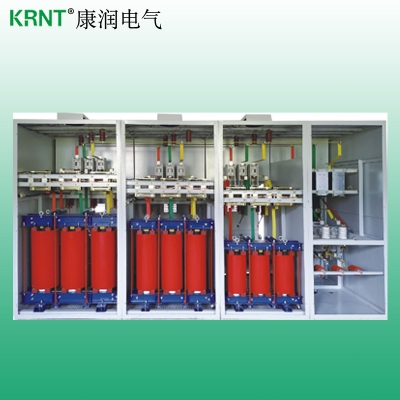

1、裝置主要有高壓并聯電容器組、串聯電抗器、電容器投切開關真空接觸器（真空開關）、電流互感器、氯化鋅避雷器、無功功率自動補償控制器、電容器專用微機保護單元、數字電壓電流表、溫控風機裝置、電磁鎖傳感器絕緣子、成柜體附件等組成。
2、裝置采用先進的數碼（或按無功需求量功率因數自動）分組方式，對不同容量的電容器進行二進制編碼，通過自動尋優組合，能以少的電容器組數和少的高壓真空開關實現多級數的調容，不至于引起成本的大幅度提高，具有很好的性能價格比。也可根據用戶的需求進行均分配置，逐級投切。
3、噴逐式熔斷器與電容器串聯，當電容器內部有部分分串聯段（60%~70%）擊穿時，熔斷器動作，將該臺故障電容器迅速從電容器組切除，有效防止故障擴大（200kvar以上采用內熔絲保護方式）。
4、放電線圈并聯在電容回路，當電容器組從電源退出運行后，能使電容器上的剩余電壓在五秒內自額定電壓峰值降低50v以下。
5、串聯電抗器串聯在電容器回路中，以限制投切電容器組中的高次諧波。降低合閘涌流，串聯電抗器的電抗率僅對于限制涌流的取0.1%~1%，對于限制五次以上的諧波，選用4.5~6%，對于抑制三次以上諧波，選用12%13%。
6、結構設計合理，熱，動穩定性好，柜式的帶電顯示裝置主要用于顯示裝置的帶電狀態，并有程序鎖，觀察窗，具有強制閉鎖功能，室外裝置有圍欄，柜門采用螺栓旋轉方式關閉，更安全可靠的確保運行和維護人員安全，柜門觀察采用網狀數控沖孔裝雙層防爆玻璃全方位可靠的設計理念，柜頂設地理的卸壓蓋，防止柜內短路瞬間產生壓力不能釋放，從運行安全到設備外觀美觀度達到國際領先技術水平。
7、對于裝置的外形尺寸，顏色及進線方式，可根據用戶要求進行設計。
8、采用高壓無功補償控制器自動控制電容器的投切，自動化程度高，測量、顯示、控制、通信功能齊全，可根據無功功率投切電容器組，自動補償負荷無功功率，無需人工干預，功率因數在0.95以上，在外部故障或停電自動退出，送電后自動恢復運行。
9、采用微機保護單元對裝置進行保護，具有兩相電流差動保護和開口三角保護功能，每組電容器故障時微機保護單元切除并閉鎖該組電容器，其他電容器組正常運行。
10、裝置允許在工頻1.1倍額定電壓下長期運行。
11、裝置允許在由于過壓和高次諧波造成的有效值1.3倍額定電流的穩態過電流下連續運行。
使用條件
安裝地點：戶內/戶外
環境溫度：-40°C~+45°C
相對濕度：≤90%（25°C）
海拔高度：≤4500米
安裝場所應無劇烈機械振動，應無有害氣體及蒸汽，應無導電性或爆炸性塵埃。
訂貨須知
注明所選產品的型號和規格，電容器分組情況
注明需要訂購的套數
注明現場諧波次數及諧波含量大小，用電負荷種類及數量
注明串聯電抗器電抗率
注明安裝場所及其預留位置，空間的尺寸大小
注明屏柜尺寸及顏色
注明其他特殊要求
注明通訊地址和聯系電話
